電線電纜型號含義：
R-連接用軟電纜(電線)，軟結構。
V-絕緣聚氯乙烯。
V-聚氯乙烯絕緣
V-聚氯乙烯護套
B-平型(扁形)。
S-雙絞型。
A-鍍錫或鍍銀。
F-耐高溫
P-編織屏蔽
P2-銅帶屏蔽
P22-鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型 例如：SYV 75-5-1(A、B、C)
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發(fā)泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5mm 1：代表單芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2mm
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12mm
(1)用漢請拼音第一個字母的大何表示絕緣種類、.導體材標、內護層材科和結構特點。如用Z代表紙(zhi)L代表鋁(lu), ZR代表阻燃(zuran)NH代表耐火(naihuo)。

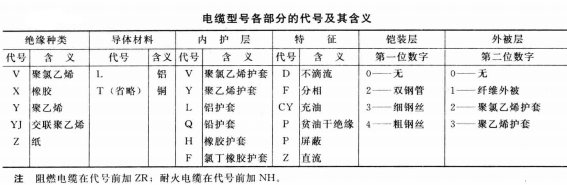

電纜型號各部分的代號及其含義
(2)用數字表示外護層構成，有二位數字，無數字代表無鎧裝層，無外被層、第一位數表示鎧裝，第二位數表示外被，例如，租鋼絲鎧裝纖維外被表示為41。

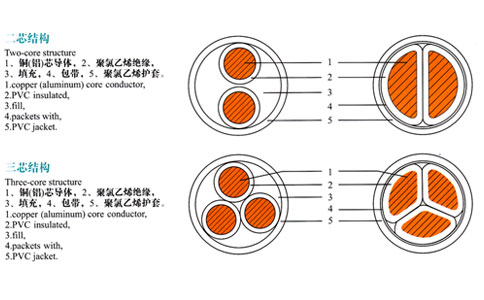

兩芯、三芯電纜結構表示圖

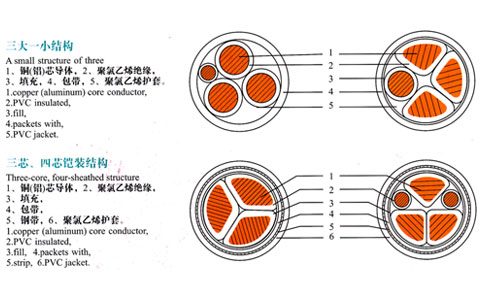

三芯、四芯電纜結構表示圖
(3)電纜型號按電纜結構的排列-般依下列次序：絕緣材料 導體材料 內護層 外護層
(4)電纜產品用型號、額定電壓和規(guī)格表示。其方法是在型號后再加上說明額定電壓、芯數和標稱截面積的阿拉伯數字。例如:
1)VV42--10 3X50表示銅芯、聚氯乙烯絕緣、粗鋼線鎧裝、聚氯乙烯護套、額定電壓10kV、三芯、標稱截面積為50mm²的電力電纜。
2)YJV32-1 3x150表示銅芯，交聯聚乙烯絕緣。細鋼絲鎧裝、親氣乙烯護套，額定電壓IkV、三芯、標稱截面積為150mm²的電力電纜。
3)ZLQ02-10 3x70表示鋁芯、紙絕緣、鉛護套、無鎧裝、聚氮乙烯護套，額定電壓10kV、三芯、標稱截而積為70mm²的電力電纜。
充油電纜型號及產品表示方法
充油電纜型號由產品系列代號和電纜結構各部分代號組成。自容式充油電纜產品系列代號為CY。外護層結構從里到外用加強層、鎧裝層、外被層的代號組合表示。外護層代號見下圖。絕緣類別、導體、內護層代號及各代號的排列次序以及產品的表示方法與35kV及以下電力電纜相同。

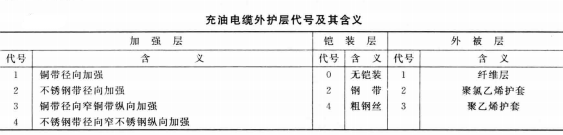

充油電纜外護層代號及其含義
例如：CYZQ102 220/1X300表示銅芯、紙絕緣、鉛護套、銅帶徑向加強、無鎧裝、聚氯乙烯 護套、額定電壓220KV、單芯、標稱面積為300mm²的自容式充油電纜。
