常用電線橋架規格尺寸表及選用方法
-
來源：金環宇電纜發布日期：2020-04-07 09:14

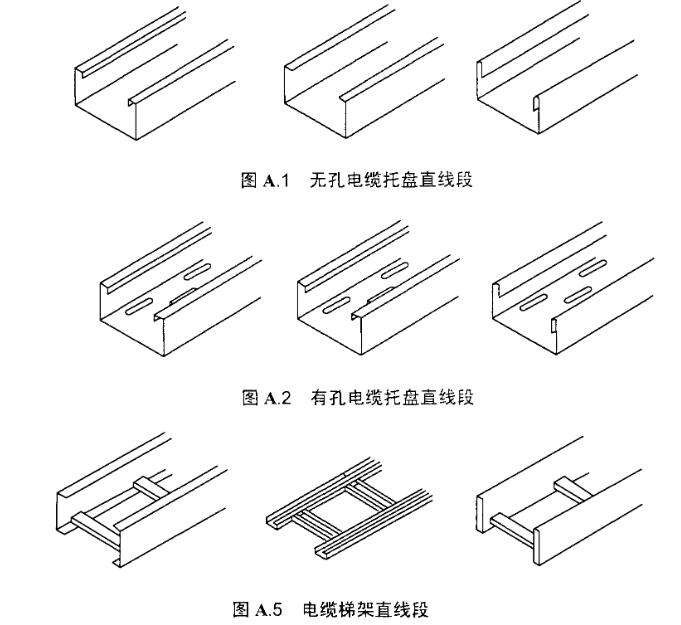

電纜橋架是橋架的一種。橋架是由托盤、梯架的直線段、彎通、附件以及支、吊架等構成，用以支承電纜的具有連續的剛性結構系統的總稱。 橋架可包含的結構類型主要有一下幾種，有孔托盤：是由帶孔眼的底板和側邊所構成的槽形部件，或由整塊鋼板沖孔后彎制成的部件。無孔托盤：是由底板與側邊構成的或由整塊鋼板彎制成的槽形部件。梯架：是由側邊與若干個橫檔構成的梯形部件。 組裝式托盤：是由適于工程現場任意組合的有孔部件用螺栓或插接方式連接成托盤的部件。
電纜橋架類型首要分為：槽式、梯式、托盤式
槽式電纜橋架：槽式電纜橋架 是全密封型橋架，如盒子一般形狀，用于敷設電纜。
梯式電纜橋架：它外型一同像梯子形狀，中心焊有橫桿加固支撐使得分量輕、成本低、承受能力極強、透氣性好。
托盤式電纜橋架： 托盤式電纜橋架 是半密封型橋架，它跟 槽式電纜橋架 的姿勢非常相似，他底部打孔，用于散熱。

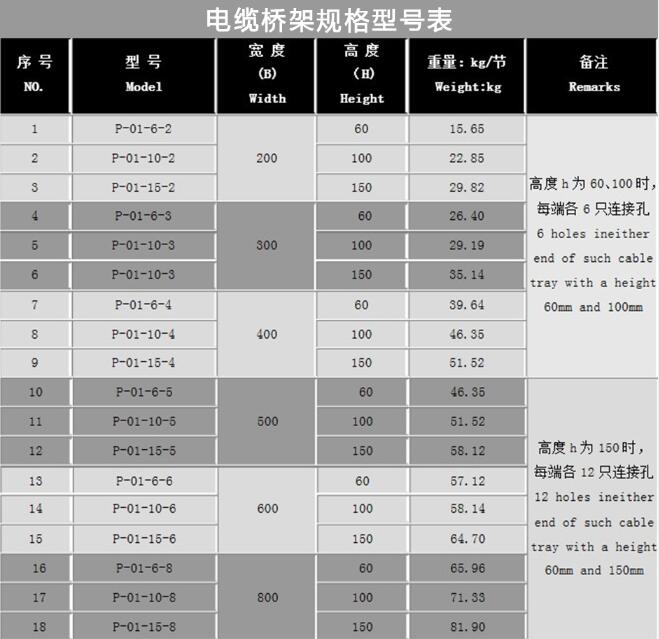

常用電纜橋架規格尺寸表
電纜橋架規格型號選用方法
1.確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。
2.計算每層電纜的均布荷載(kn/m2),初步確定橋架的型號、規格。
3.按最大的電纜總均布荷載值來驗算橋架強度。驗算式如下：
q使用=q1 q2 式中：q1--電纜的均布荷載(各層的均布荷載中取最大值)(kn/m2)，均布荷載是托盤、梯架或電纜槽的荷載。 q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載(kn/m2),q2值的計算，人的重量一般按p=90kg計。
4，按最大彎距相等的條件折算：
令pι/4=q2ι2/8則q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷載 ι--1個支撐點間距(若支點間距不等時取最大值)(m) q2--1人的等效均布荷載(kg/m) 根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料，反復核查間距和橋架型號，直至滿足負荷要求為止。
5，撓度：
撓度值如何取定，目前尚無明確的規定，在重負區顯然應考慮減小繞度，這意味著鋼材的用量會相應增加，因此，計算時只要充分利用鋼材的最大允許應力，并保證有足夠的安全系數，一般最大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。
相關閱讀：電纜橋架選購全攻略
